Os isoladores do circuito de terra ajudam o áudio do automóvel, impedindo o zumbido e o ruído. Por vezes, os condutores ouvem um ruído constante nos altifalantes depois de acrescentarem novos equipamentos áudio. Muitas pessoas procuram uma solução rápida para ouvir música sem ruído.
O ruído do circuito de terra pode estragar a diversão de quem gosta de som nítido.
Principais conclusões
-
Os isoladores do circuito de terra ajudam a reduzir o zumbido e o ruído no áudio do automóvel. Isto torna o som mais nítido. - A qualidade do isolador é importante. A MusonTek também oferece várias soluções de isoladores concebidas para sistemas de áudio limpos e sem ruído. A sua gama inclui o Isolador de áudio de canal duplo ISO PROe o Isolador de áudio de canal duplo ISO2C, cada um deles proporcionando uma isolamento do loop de terra A compra de um bom sistema, como o Musontek ISO2C, pode reduzir mais ruído. Também pode melhorar o som do áudio. - É necessário instalar e ligar o isolador à terra da forma correta. Isto ajuda-o a funcionar da melhor forma possível. - Se precisar de uma solução rápida, os isoladores de loop de terra são úteis. Ajudam quando não se pode perder tempo a encontrar o problema. - Para obter ruídos que durem muito tempo, utilize reparações permanentes da cablagem. Estas são mais fiáveis do que utilizar apenas isoladores.
Explicação dos isoladores de loop de terra
O que causa o ruído de loop de terra
Muitas pessoas que gostam de áudio automóvel ouvem um zumbido. Este som começa muitas vezes depois de se adicionar um novo equipamento áudio. Há algumas razões para o ruído de loop de terra ocorrer no áudio do carro:
-
Quando dois pontos de terra têm níveis eléctricos diferentes, forma-se um loop.
-
Este loop permite que ruídos indesejados entrem no sinal de áudio.
-
Os condutores ouvem-no como um zumbido ou um zumbido constante. O ruído pode tornar-se mais alto se acelerar ou aumentar o volume.
Há quem pense que todos os zumbidos provêm de circuitos de terra. Mas os especialistas dizem que outras coisas também podem causar ruído. O zumbido do alternador, a interferência electromagnética ou uma má blindagem também podem causar ruído. Nem todos os problemas de ruído desaparecem com um filtro. Normalmente, é melhor ligar à terra perto da parte áudio e não na bateria.
Como funcionam os isoladores de loop de terra
Os isoladores de circuito de terra interrompem a ligação eléctrica entre dispositivos de áudio. Utilizam transformadores electromagnéticos para mover o sinal de áudio, mas bloqueiam o ruído. O Musontek ISO2C é um bom exemplo de um isolador de áudio de canal duplo. Ele usa transformadores de isolamento especiais e funciona com sinais balanceados e não balanceados.
O quadro seguinte explica como funcionam os transformadores electromagnéticos nos isoladores de circuitos de terra:
|
Mecanismo/vantagem |
Descrição |
|---|---|
|
Acoplamento magnético |
O transformador desloca o sinal através de ímanes através de uma barreira segura. |
|
Prevenção do fluxo de corrente |
Pára a corrente das diferenças de tensão de terra, pelo que o ruído desaparece. |
|
Prevenção de tensão de modo comum |
Mantém a tensão de modo comum afastada da entrada, pelo que o som é melhor. |
|
Funcionamento passivo |
Não necessita de energia, pelo que é resistente e fiável. |
|
Imunidade a transientes |
Pode lidar com mudanças súbitas que poderiam quebrar isoladores eléctricos. |

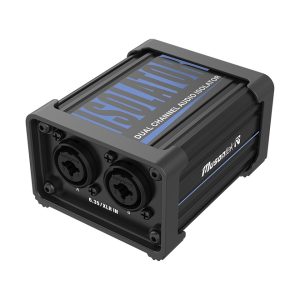

O Musontek ISO2C tem caraterísticas que o tornam diferente de outros isoladores de loop de terra:
|
Caraterística |
Musontek ISO2C |
|---|---|
|
Transformadores de isolamento |
Nível de estúdio |
|
Eliminação do ruído do solo |
Modo de solo auto-elevador |
|
Manuseamento de sinais |
Lida com sinais grandes e repentinos sem distorção |
|
Necessidade de energia |
Não precisa de ser alimentado, basta ligá-lo à corrente |
|
Processamento de sinais |
Canal duplo |
|
Métodos de introdução |
Funciona com TRS, TS e XLR |
|
Tipos de sinais |
Funciona com entradas não balanceadas e balanceadas |
|
Distorção harmónica total |
0,001% @ 1kHz, +4dBu de saída |
|
Gama dinâmica |
135dB |
|
Resposta de frequência |
20Hz-20kHz (±0,3dB) |
Os isoladores de loop de terra, como o ISO2C, ajudam as pessoas a obter um som nítido, removendo o zumbido e o ruído. Funcionam sem energia adicional, pelo que são fáceis de utilizar em qualquer sistema de áudio automóvel.

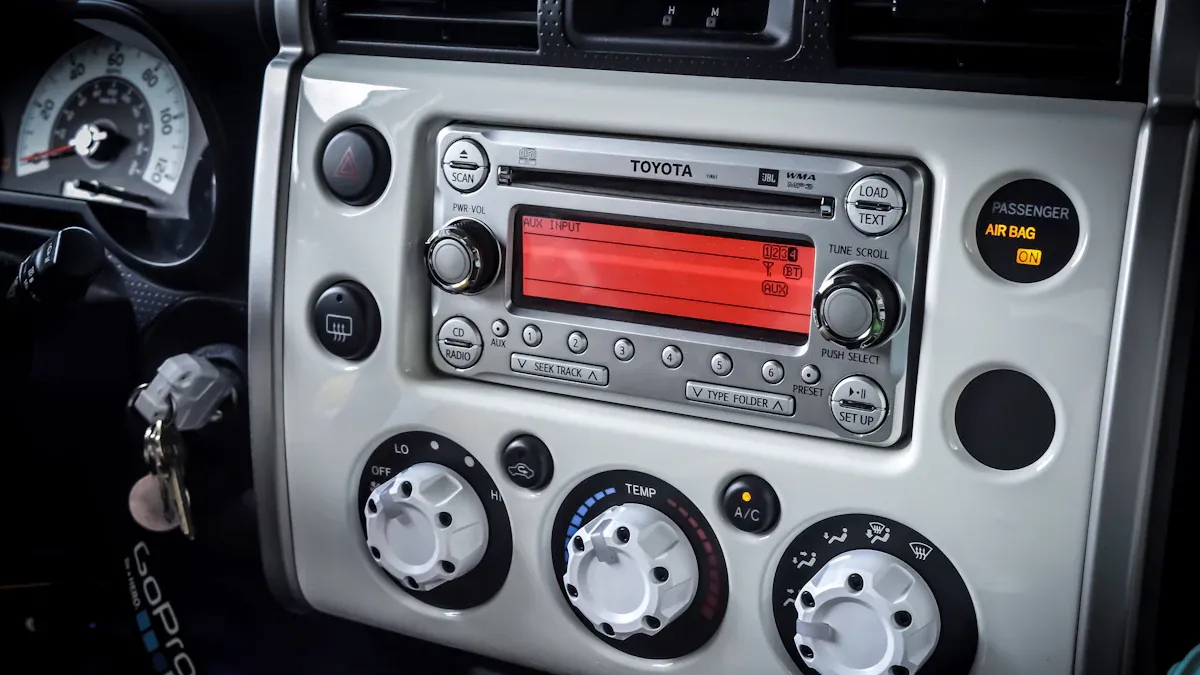

Eficácia no Car Audio
Resultados do mundo real
Muitas pessoas que gostam de áudio automóvel querem saber se os isoladores de circuitos de terra ajudam realmente. As críticas e os fóruns mostram que estes dispositivos podem reduzir o zumbido e o ruído no autorrádio. As pessoas que utilizam bons isoladores de circuitos de terra dizem frequentemente que o ruído desaparece depois de os instalarem.
Algumas pessoas dizem que os isoladores mais baratos nem sempre funcionam tão bem. Estes podem diminuir o ruído durante algum tempo, mas podem piorar o som. Muitas pessoas acham que gastar mais num bom isolador dá melhores resultados. O Musontek ISO2C é especial porque funciona tanto com sinais equilibrados como não equilibrados. Isto ajuda-o a adaptar-se a muitas configurações diferentes.
Nota: O que as pessoas vêem na vida real corresponde muitas vezes ao que as empresas dizem, especialmente quando as pessoas compram isoladores de circuito de terra de alta qualidade.
Eis o que os utilizadores dizem sobre os isoladores de circuitos de terra:
-
Os bons isoladores eliminam o zumbido e o ruído como devem.
-
Os mais baratos podem não durar ou podem piorar o som.
-
As marcas de confiança obtêm melhores críticas por pararem o ruído.
Uma tabela de comentários de utilizadores mostra alguns problemas com isoladores mais baratos:
|
Limitação |
Descrição |
|---|---|
|
Má qualidade de construção |
Os conectores podem soltar-se ao fim de algum tempo. |
|
Redução ineficaz do ruído |
Alguns não param todo o ruído. |
|
Qualidade de áudio reduzida |
Por vezes, as pessoas ouvem pior som ou vêem pior imagem. |
|
Problemas de entrega |
Alguns compradores recebem unidades avariadas ou têm de esperar mais tempo. |
|
Custo do desempenho |
Os mais caros funcionam frequentemente melhor. |
Factores que afectam o desempenho
Há muitas coisas que podem alterar a eficácia dos isoladores de circuitos de terra no áudio automóvel. O tipo de loop de terra e a forma como o sistema está configurado são importantes. Por exemplo, um loop de terra não terminado pode produzir mais ruído, especialmente em sons baixos. A adição de uma resistência pode ajudar a diminuir esse ruído.
|
Tipo de configuração |
Amplitude de interferência |
Gama de frequências |
Notas |
|---|---|---|---|
|
Loop de terra não-terminado |
Mais alto |
Até 3 kHz |
Mais ruído, principalmente em sons baixos. |
|
Loop de terra terminado |
Inferior |
Até 3 kHz |
Menos ruído com uma resistência no circuito de terra. |
A qualidade do isolador também é importante. Os dispositivos com melhores transformadores bloqueiam mais ruído e perdem menos energia. Instalá-los da forma correta também ajuda. Manter todos os dispositivos na mesma terra e longe de metal pode melhorar as coisas.
-
Os bons isoladores utilizam peças melhores para bloquear mais ruído.
-
Boas formas de instalação, como a partilha de uma ligação à terra, ajudam a reduzir o ruído.
-
Colocar o equipamento áudio longe do metal pode impedir o ruído extra.
O Musontek ISO2C funciona com sinais equilibrados e não equilibrados. Isto torna-o útil em muitas configurações de áudio para automóvel. Os sinais balanceados bloqueiam melhor o ruído, mesmo com cabos longos. O ISO2C usa isolamento físico de sinal e um modo de aterramento auto-elevável. Estes ajudam a quebrar o loop de terra e a parar o ruído.
|
Caraterística |
Impacto na redução do ruído |
|---|---|
|
Suporte de sinal equilibrado |
É menos provável que haja ruído, mesmo com cabos longos. |
|
Acomodação de sinal não balanceado |
Funciona em muitos tipos de sistemas de áudio. |
|
Isolamento do sinal físico |
Impede a entrada de ruído no percurso do áudio. |
|
Modo de solo auto-elevável |
Elimina o ruído do solo sem trabalho adicional. |
O que afecta a qualidade e a compatibilidade do som
Impacto na clareza do áudio
A nitidez do áudio é importante para quem gosta de áudio automóvel. Muitos utilizadores afirmam que os isoladores do circuito de terra melhoram o som da música. Estes dispositivos eliminam o zumbido e o ruído dos altifalantes. Impedem a circulação de corrente indesejada entre os pontos de terra. Isto mantém o sinal de áudio limpo e ajuda o sistema a soar mais claro.
-
Os isoladores de circuitos de terra ajudam a música a soar melhor, removendo o ruído.
-
Mantêm o sinal de áudio limpo, parando a corrente extra.
-
A relação sinal/ruído melhora, pelo que as vozes e a música são mais fáceis de ouvir.
Alguns testes mostram que a adição de dispositivos pode alterar um pouco o som. Os transformadores dentro dos isoladores podem causar alguma perda de sinal ou distorção. A tabela abaixo mostra como as medições de som mudam antes e depois da utilização de um isolador:
|
Aspeto da medição |
Antes da GLI |
Depois da LIG |
|---|---|---|
|
Ponto de -3 dB (baixa frequência) |
2,8 Hz |
46 Hz |
|
Atenuação de frequência |
N/A |
Abaixo de 2,2 kHz |
|
Perda de sinal (canal esquerdo) |
N/A |
6.27% |
|
Perda de sinal (canal direito) |
N/A |
6.88% |
|
Distorção harmónica total (THD) |
< 0,125% |
> 1% abaixo de 70 Hz |
|
Aumento da distorção harmónica (3ª ordem) |
< -90 dBV |
-52 dBV |
Os transformadores podem alterar o som dos graves ou dos agudos. Algumas pessoas notam uma pequena diferença na música. A maioria dos utilizadores considera que vale a pena porque o ruído desaparece.
Compatibilidade de dispositivos
A compatibilidade torna a configuração mais fácil para todos. O Musontek ISO2C funciona com muitos sistemas de áudio para automóvel. Suporta configurações estéreo e de canal duplo. Os utilizadores não precisam de ferramentas nem de conhecimentos especiais para o instalar. Basta ligar os cabos e o dispositivo funciona de imediato.
-
O Musontek ISO2C é fácil de instalar.
-
Não são necessárias ferramentas para o instalar.
-
Funciona com sistemas estéreo e com sinais equilibrados e não equilibrados.
Os transformadores nos isoladores de circuitos de terra podem, por vezes, alterar um pouco o som. Alguns sistemas mostram uma diferença na forma como a música soa. A maioria das pessoas utiliza isoladores para se livrar do ruído, mesmo que o som mude um pouco.
Sugestão: Verifique sempre se o seu sistema de áudio corresponde às ligações do seu isolador. Isto ajuda-o a evitar problemas e a obter o melhor som.
Alternativas aos isoladores de loop de terra
Fixações permanentes para isoladores de loop de terra
Os especialistas em áudio automóvel dizem que é melhor corrigir a causa principal do ruído do circuito de terra. Isto proporciona uma solução duradoura. Sugerem medidas para impedir o regresso do zumbido e do ruído. Estes passos ajudam a melhorar a cablagem e a ligação à terra no seu automóvel.
-
Ligue a ligação à terra da unidade principal diretamente ao chassis.
-
Coloque um filtro de ruído da linha eléctrica entre a bateria e o amplificador ou a unidade principal.
-
Utilize um bloco de distribuição para ligar muitas peças à terra num único ponto.
-
Escolha cabos RCA blindados de alta qualidade para a instalação.
-
Tente ligar todas as peças de áudio à terra no mesmo sítio.
-
Mantenha os fios de sinalização e os fios de alimentação separados.
Se organizar os fios e utilizar um ponto de ligação à terra para os amplificadores e processadores, pode impedir interferências mais tarde. Escolher peças com boa rejeição de ruído ajuda o sistema a funcionar melhor durante muito tempo. Os equipamentos de áudio para automóvel com entradas diferenciais ou bons conversores de saída de linha podem reduzir o ruído e manter o som nítido. Estas correcções custam mais no início, mas funcionam bem e tornam os problemas de ruído menos prováveis.
Sugestão: As correcções permanentes são melhores para as pessoas que querem um som excelente e não querem voltar a reparar o problema.
Quando utilizar um isolador
Por vezes, não é possível resolver a causa principal. Pode não ser fácil ou possível. Nalguns casos, os especialistas em áudio recomendam a utilização de um isolador de circuitos de terra:
-
Se precisar de uma solução rápida e não tiver tempo para encontrar o problema.
-
Se o instalador não souber como resolver o problema ou achar que é demasiado difícil.
-
Se não for possível mudar os cabos ou os componentes electrónicos.
Os isoladores de circuitos de terra são uma forma rápida de eliminar o ruído. Eles ajudam quando não se tem muito tempo ou habilidade. Dispositivos como o Musontek ISO2C funcionam bem e são fáceis de instalar. Outras opções, como entradas diferenciais e bons conversores de saída de linha, podem reduzir o ruído e manter o som nítido. Estas opções ajudam-no a manter um bom som e a parar a distorção.
O quadro seguinte mostra como funcionam as diferentes soluções:
|
Tipo de solução |
Redução de ruído |
Qualidade áudio |
Fiabilidade a longo prazo |
|---|---|---|---|
|
Fixações permanentes de cablagem |
Excelente |
Excelente |
Elevado |
|
Entradas Diferenciais/Conversores |
Excelente |
Excelente |
Elevado |
|
Isoladores de laço de terra |
Bom |
Moderado |
Médio |
Escolha a melhor solução com base nas suas necessidades, no seu orçamento e na qualidade do som que pretende obter.
As pessoas que gostam de som automóvel ouvem por vezes zumbidos. Os isoladores de circuitos de terra podem ajudar a parar este ruído. Eles quebram a ligação eléctrica entre os dispositivos. Isto torna o som mais limpo. Os especialistas dizem para verificar se o isolador se adapta ao seu sistema. Antes de o comprar, deve verificar a qualidade e o design. A instalação correta ajuda-o a funcionar melhor. Uma boa ligação à terra mantém o seu equipamento seguro. Muitos profissionais dizem que se deve utilizar um isolador para resolver rapidamente os problemas de ruído. Cada sistema de áudio para automóvel é diferente. Os utilizadores devem pensar nas suas necessidades antes de escolherem uma solução.
FAQ
O que é um isolador de circuito de terra?
Um isolador de circuito de terra pára o zumbido em sistemas de áudio. Utiliza transformadores para manter as ligações eléctricas separadas. Isto torna o sinal de áudio limpo e claro.
Os isoladores de circuitos de terra podem resolver todos os ruídos do som do automóvel?
Os isoladores de circuitos de terra apenas corrigem o ruído dos circuitos de terra. Não ajudam com o ruído do alternador ou com uma má blindagem. Os utilizadores devem descobrir primeiro a causa do ruído.
A utilização de um isolador de circuito de terra afecta a qualidade do som?
A maioria das pessoas ouve um som mais limpo depois de utilizar um isolador de circuitos de terra. Alguns dispositivos podem alterar um pouco os graves ou os agudos. Os bons isoladores mantêm o som limpo.
É fácil instalar um isolador de circuito de terra?
Muitos isoladores de circuito de terra são fáceis de instalar. Os utilizadores só têm de ligar o dispositivo entre as peças de áudio. Não são necessárias ferramentas ou competências especiais.
Quando é que alguém deve escolher um isolador de circuito de terra?
Um isolador de circuito de terra é bom para soluções rápidas. As pessoas utilizam-no quando não podem voltar a ligar os cabos ou resolver problemas. Ajuda a eliminar rapidamente o zumbido e o ruído.
